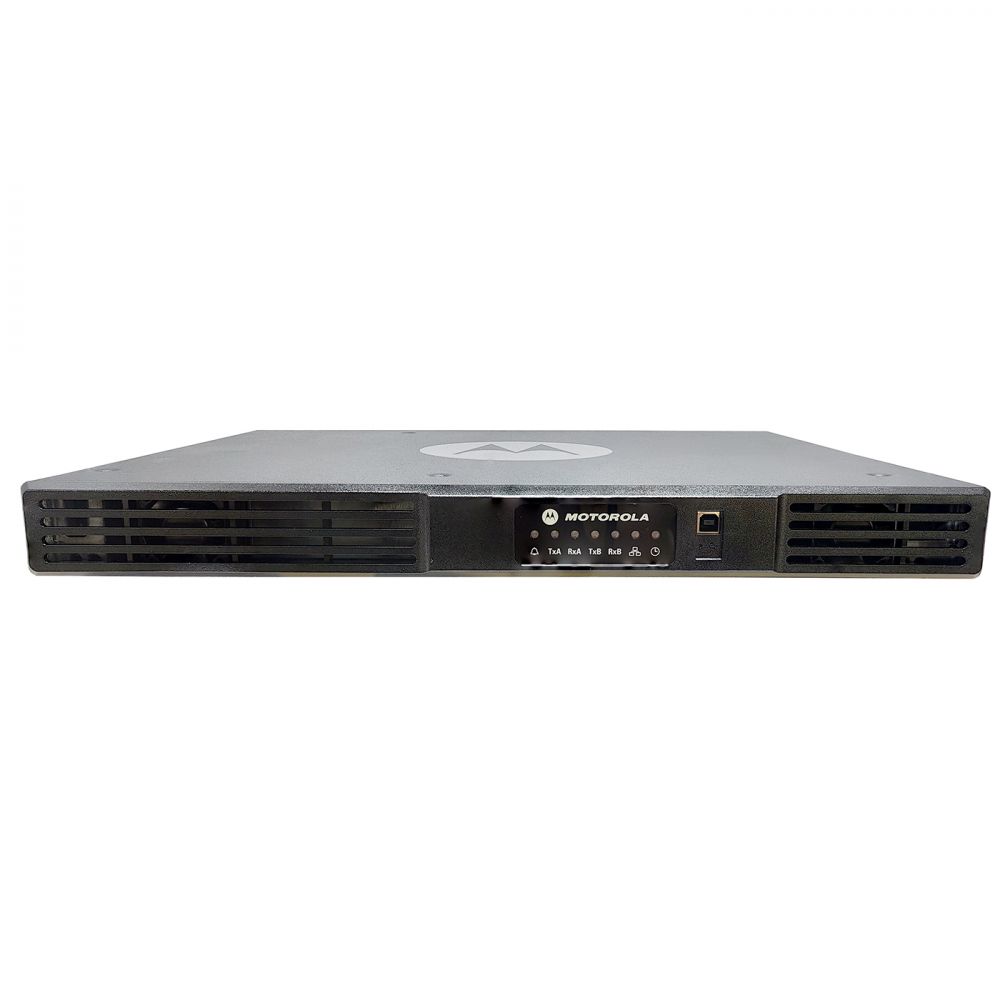

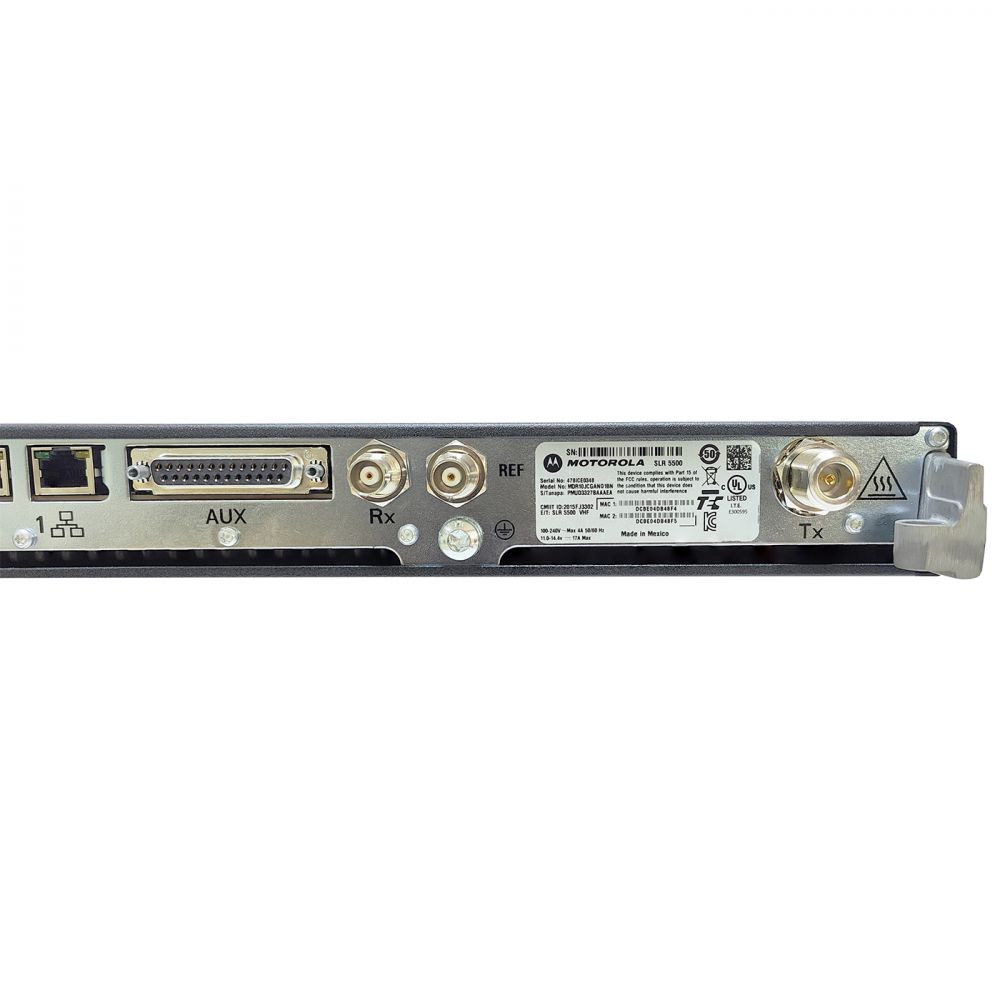

Профессиональный аналогово-цифровой базовый DMR ретранслятор Motorola SLR5500 работает с дуплексным разносом частот в диапазоне VHF. При наличии лицензии может работать также как одночастотный SFR ретранслятор.

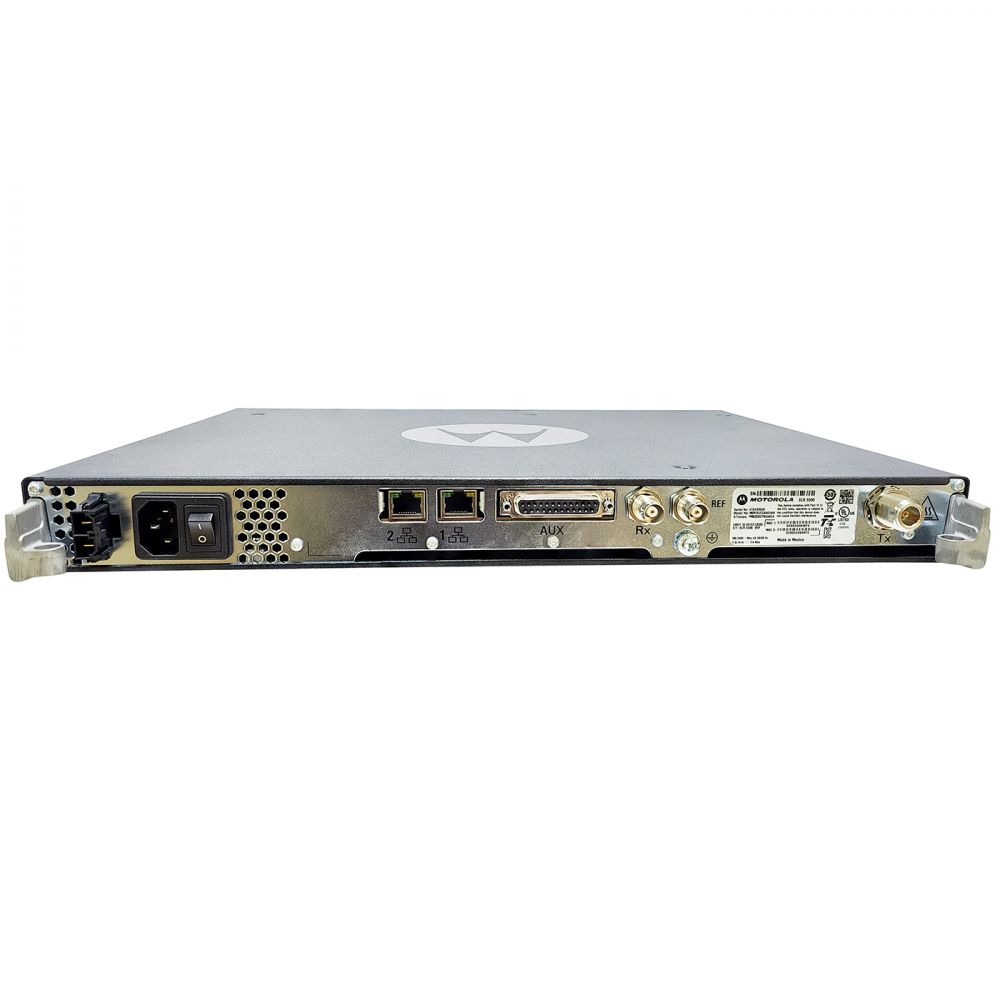

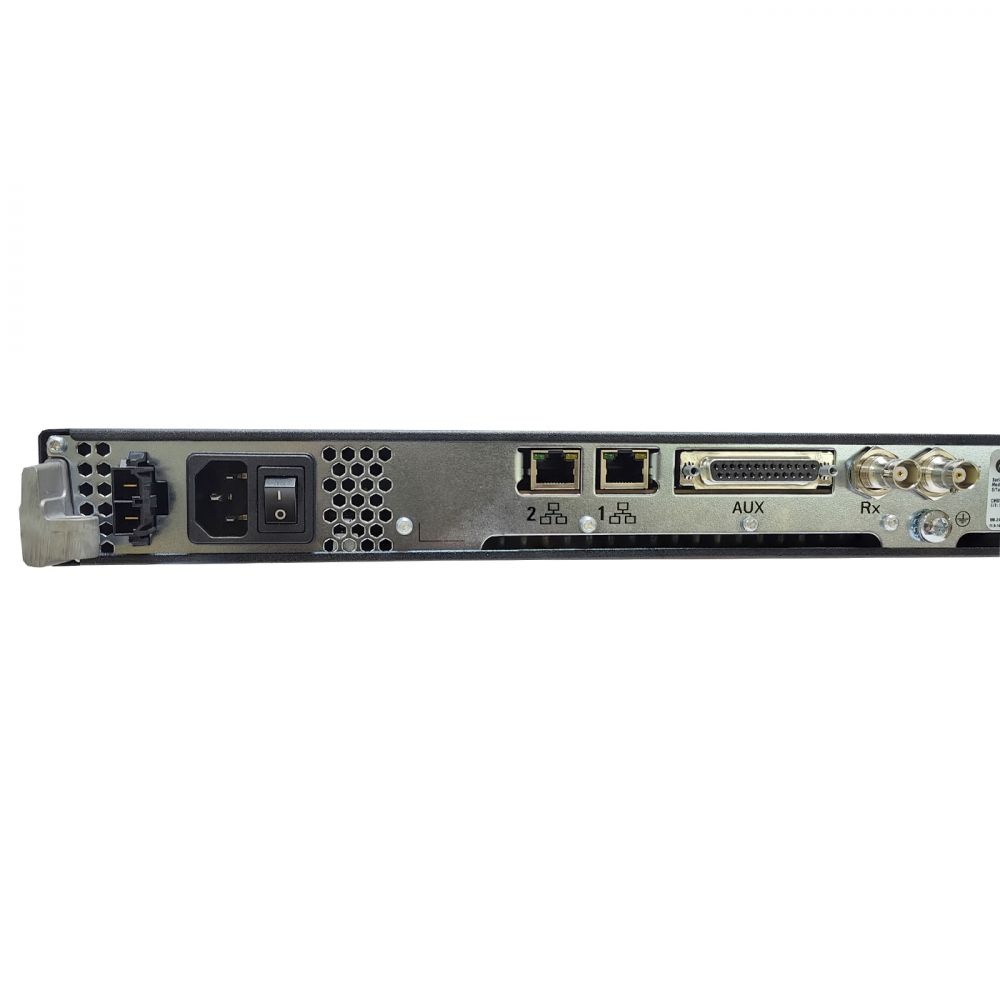

Выходная мощность регулируется от 1 до 50 Вт в режиме полного цикла. Ретранслятор может использоваться как в мобильном варианте, с питанием от бортовой сети автомобиля (или от переносного аккумулятора), так и в базовом (стационарном) варианте установки. Наличие разъема для подключения резервного источника питания позволяет обеспечить непрерывную работу репитера в случае отключения основного питания - переключение питания производится автоматически.
Репитер Motorola SLR5500 VHF может использоваться как отдельный ретранслятор, так и в составе сети из нескольких ретрансляторов, используя опциональную лицензию IP Site Connect. Функция активируется с помощью приобретения соответствующей лицензии. Репитеры могут объединяться в сеть посредством подключения к локальной сети Ethernet или к сети интернет. Объединение нескольких ретрансляторов в сеть позволяют существенно увеличить радиопокрытие, или использовать ретрансляторы для связи между различными достаточно удаленными друг от друга территориями.
VHF ретранслятор Motorola SLR5500 может работать в аналоговом режиме (модуляция FM - 11K0F3E, 14K0F3E, 16K0F3E), цифровом режиме DMR Tier I, II (два раздельных слота) или смешанном режиме Mix Mode. Таким образом, пользоваться ретранслятором могут как пользователи аналоговых радиостанций, так и цифровых DMR.
Характеристики:
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
|---|---|---|
| Диапазон частот | 136- 174 МГц | |
| Количество каналов | 64 | |
| Полоса канала | 12.5 / 20.0 / 25.0 КГц | |
| Рабочее напряжение | постоянное 11.0-14.4В, переменное 100-240В | |
| Потребление переменного тока |
Режим ожидания: ≤ 0,25 А Режим передачи: ≤ 9 А |
|
| Потребление постоянного тока |
Режим ожидания: ≤ 0,7 А Режим передачи: ≤ 9.5 А |
|
| Стабильность частоты | ±0,5 ppm | |
| Температура работы | -30°C - +60°C | |
| Размеры | 483 х 370 х 44 мм | |
| Вес | 8.6 кг | |
| ПРИЕМНАЯ ЧАСТЬ | ||
| Чувствительность цифровая | 0,22 мкВ при BER 5% | |
| Чувствительность аналоговая |
0.22 мкВ SINAD 12dB |
|
| Избирательность по соседнему каналу | TIA603 |
55 дБ при 12.5 КГц 83 дБ при 20.0 и 25.0 КГц |
| ETSI |
63 дБ при 12.5 КГц 70 дБ при 20.0 и 25.0 КГц |
|
| Подавление побочных каналов приема | TIA603 |
92 дБ при 12.5, 20.0, 25.0 КГц |
| ETSI | 90 дБ при 12.5, 20.0, 25.0 КГц | |
| Интермодуляционная избирательность | TIA603 |
82 дБ при 12.5, 20.0, 25.0 КГц |
| ETSI | не менее 73 дБ при 12.5, 20.0, 25.0 КГц | |
| Шум и фон |
-50 дБ при 12.5 КГц -45 дБ при 20.0 КГц -45 дБ при 25.0 КГц |
|
| Паразитное излучение | не более -57 дБ | |
| Блокировка | 90 дБ | |
| Звуковая чувствительность | +1 .... -3 дБ | |
| Искажение звука | не более 1% | |
| ПЕРЕДАЮЩАЯ ЧАСТЬ | ||
| Выходная мощность | 1 - 50 Вт | |
| Модуляция цифровая 4FSK |
7K60FXD при 12.5 КГц, данные
7K60FXW при 12.5 КГц, данные и голос
|
|
| Модуляция частотная (FM) |
11K0F3E при 12.5 КГц
14K0F3E при 20.0 КГц
16K0F3E при 25.5 КГц
|
|
| Паразитное излучение | -36 дБ < 1ГГц, -30 дБ > 1ГГц | |
| Подавление на соседнем канале | 62 дБ при 12.5 КГц 78 дБ при 20.0 и 25.0 КГц |
|
| Девиация | ± 2.5 КГц при 12.5 КГц ± 4.0 КГц при 20.0 КГц ± 5.0 КГц при 25.5 КГц |
|
| Искажение звука | ≤ 1 % | |
| Цифровой вокодер | AMBE++ или SALP | |
| Цифровой протокол | ETSI-TS102 361-1,-2,-3 | |
| Звуковая чувствительность | +1 .... -3 дБ | |
| ПРОЧЕЕ | ||
|
||

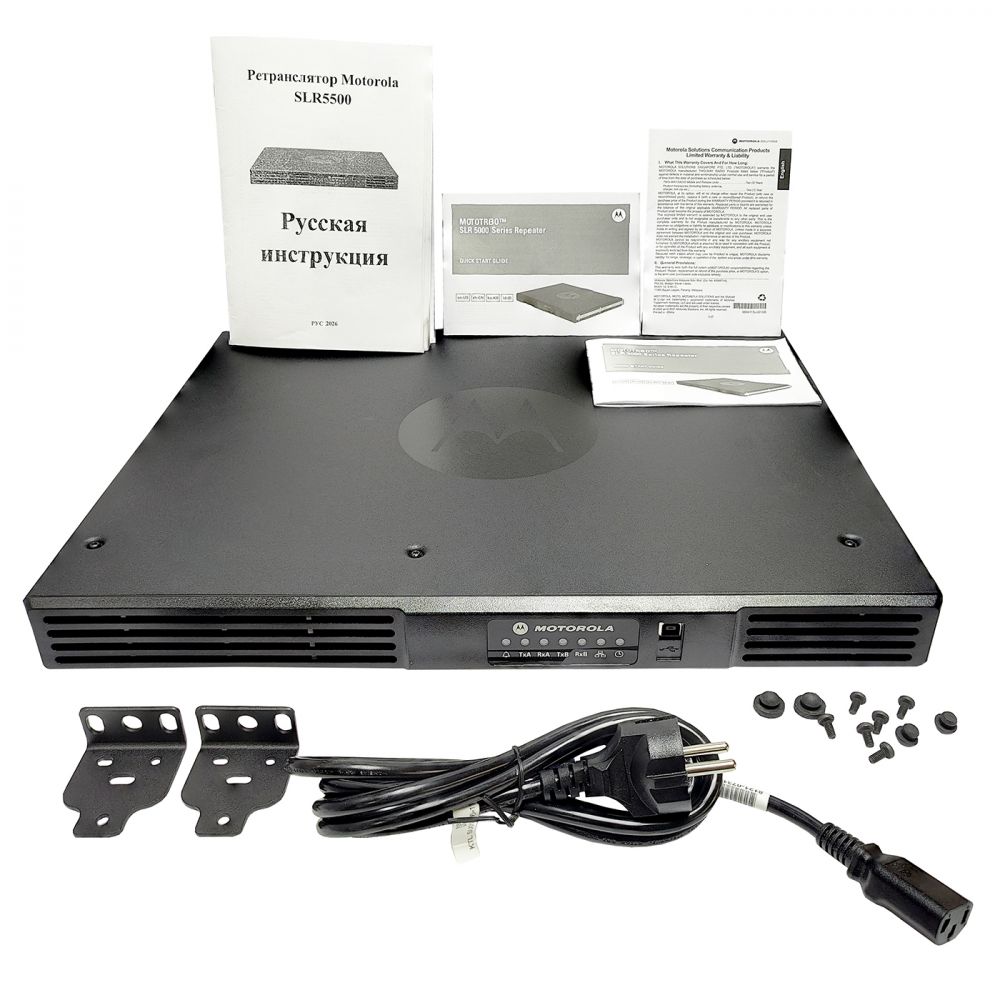

| Комплектация: ретранслятор, кабель питания, Г-образные скобы крепления и винты, русская инструкция, коробка |
||
