Усилитель сигнала Repeater GSM980 (до 300 м2)
Усилитель GSM - это устройство, позволяющее обеспечить сотовую связь в труднодоступных для радиосигнала местах, например, в загородном доме, офисе, ресторане, складе, подземной стоянке, автосервисе, автомойке и т.д.
Основные характеристики:
- Питание: 220V
- Габариты: 220 х 140 х 40 мм
- Масса (вместе с антенной): 1,75 кг
- Коэффициент усиления: 65дБ
- Коэффициент шума: не более 8 дБ
- КСВ входа и выхода: не более 2
- Потребляема мощность: не более 4 Вт
- Максимальная выходная мощность: 23±3 дБм
- Уровень интермодуляции и внеполосных излучений: -36 дБм
- Полоса рабочих частот в диапазоне частот: 935-960 МГц; 890-915 МГц
- Покрытие: до 300 м2

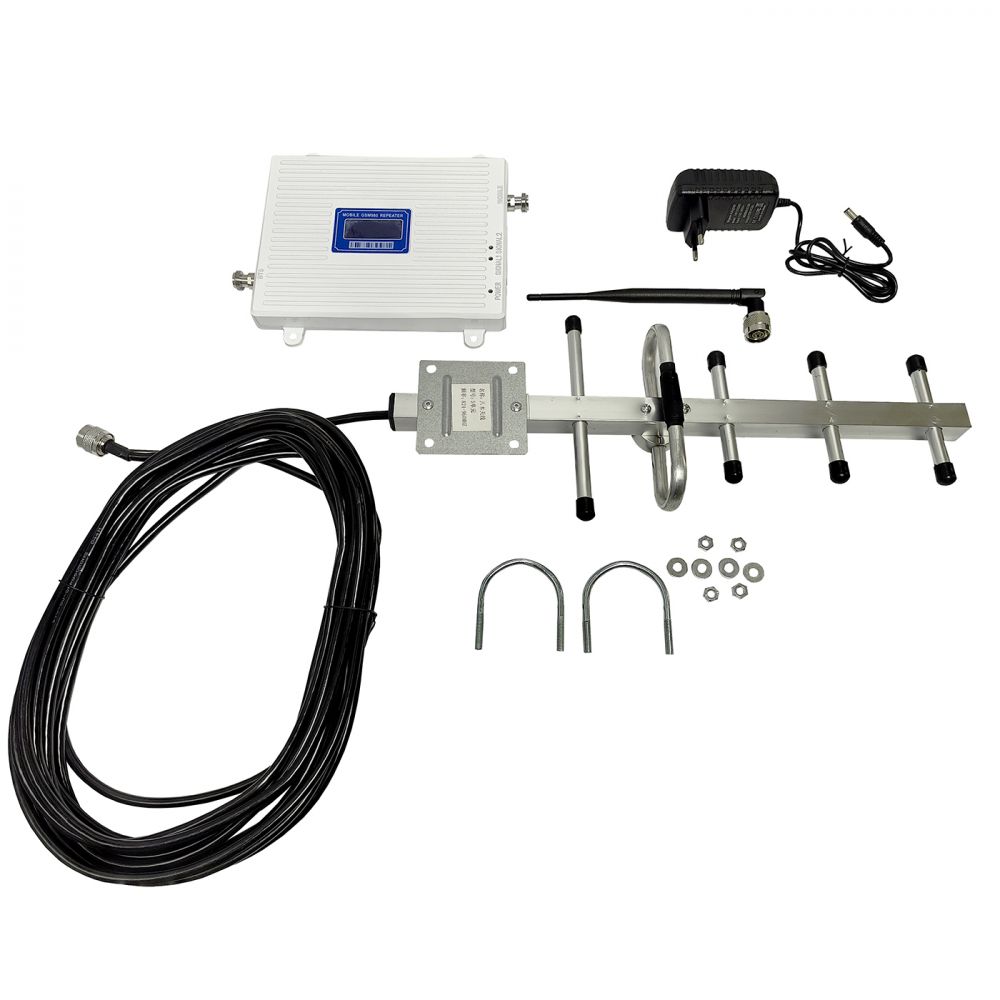

Комплектация:

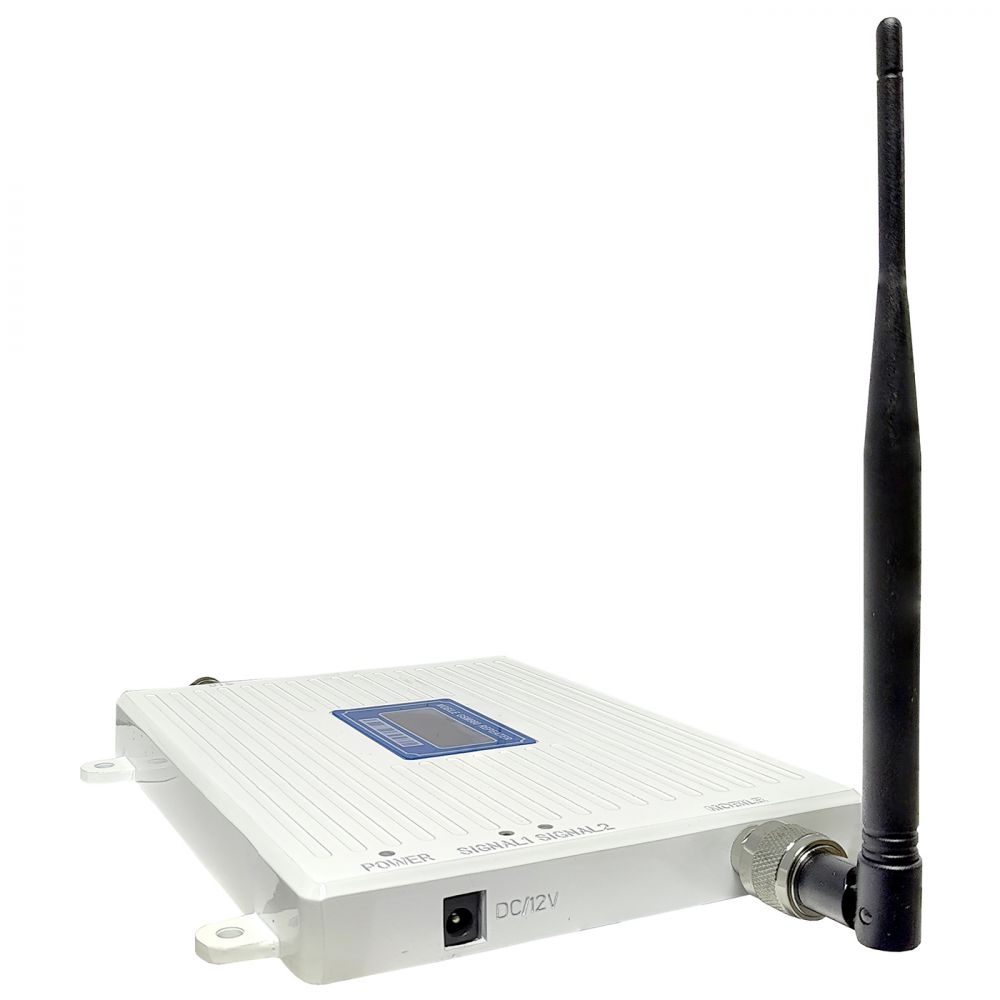

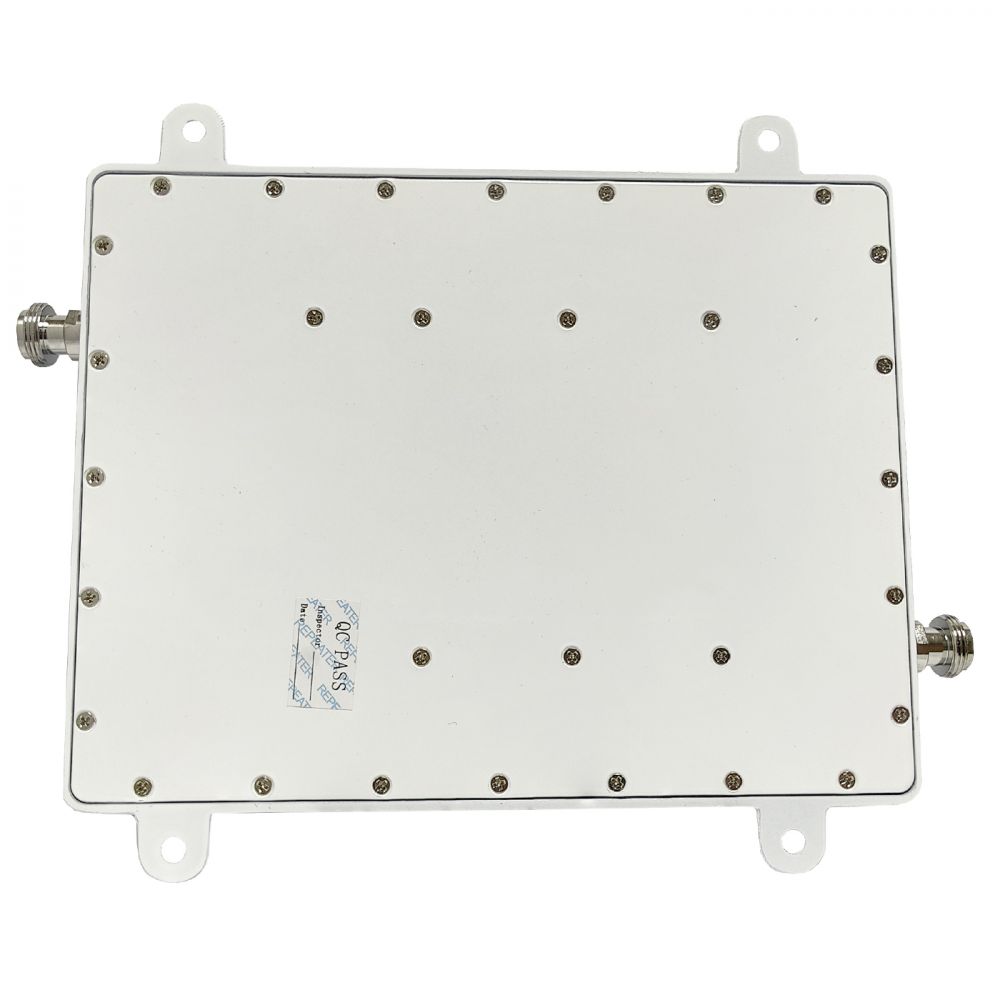

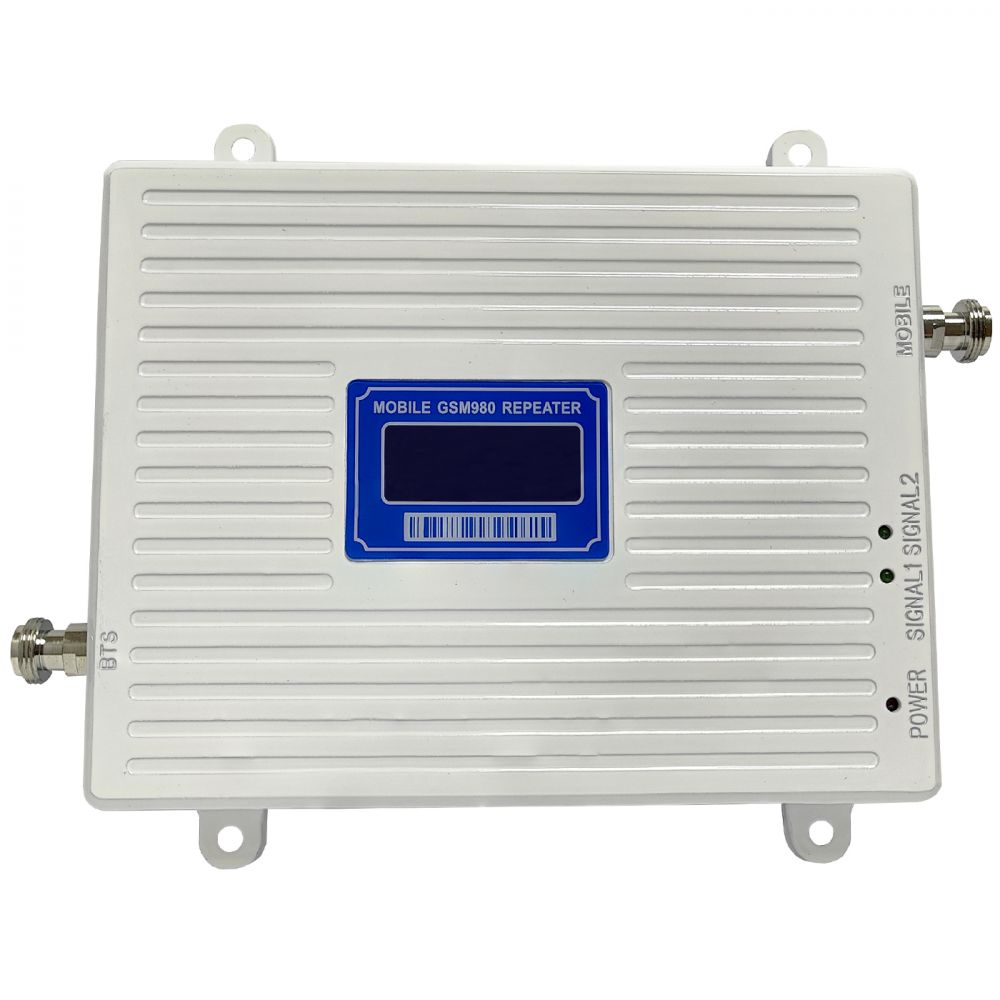

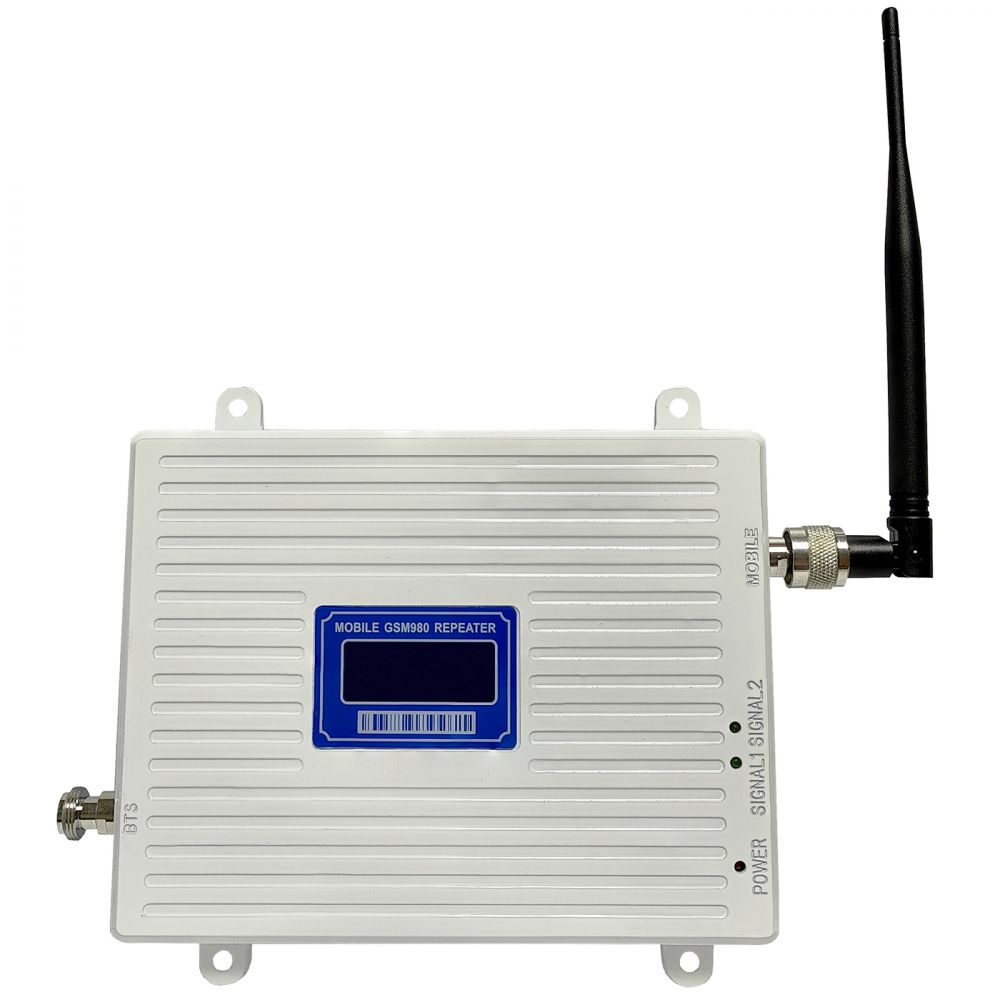

- усилитель GSM Repeater GSM980

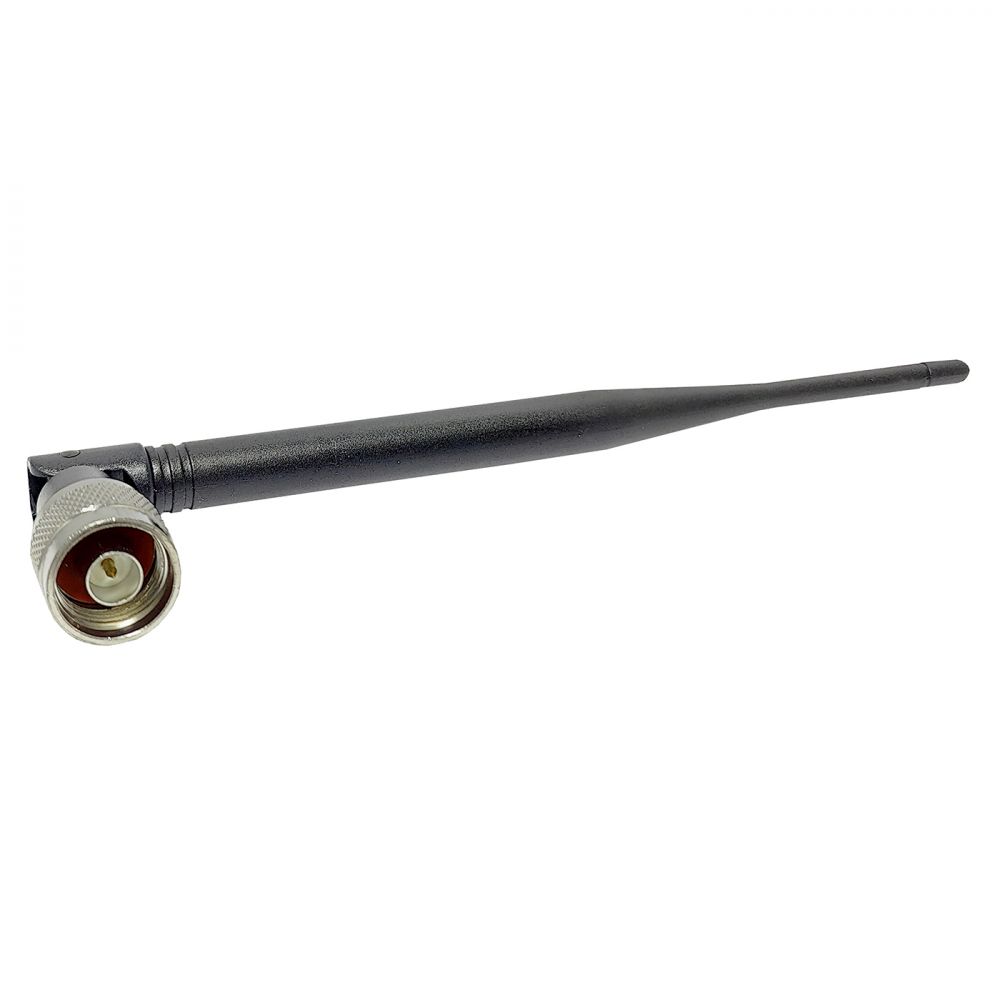

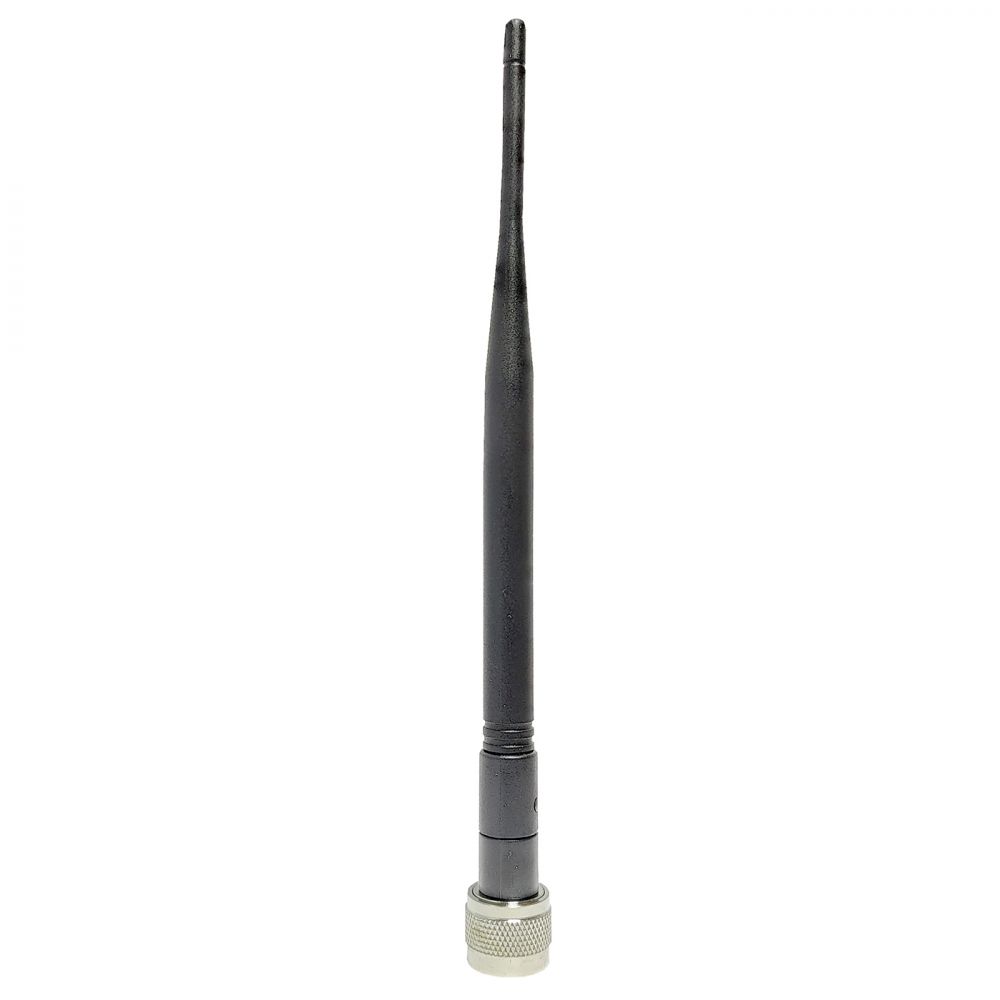

- внутренняя антенна на 5 дБ

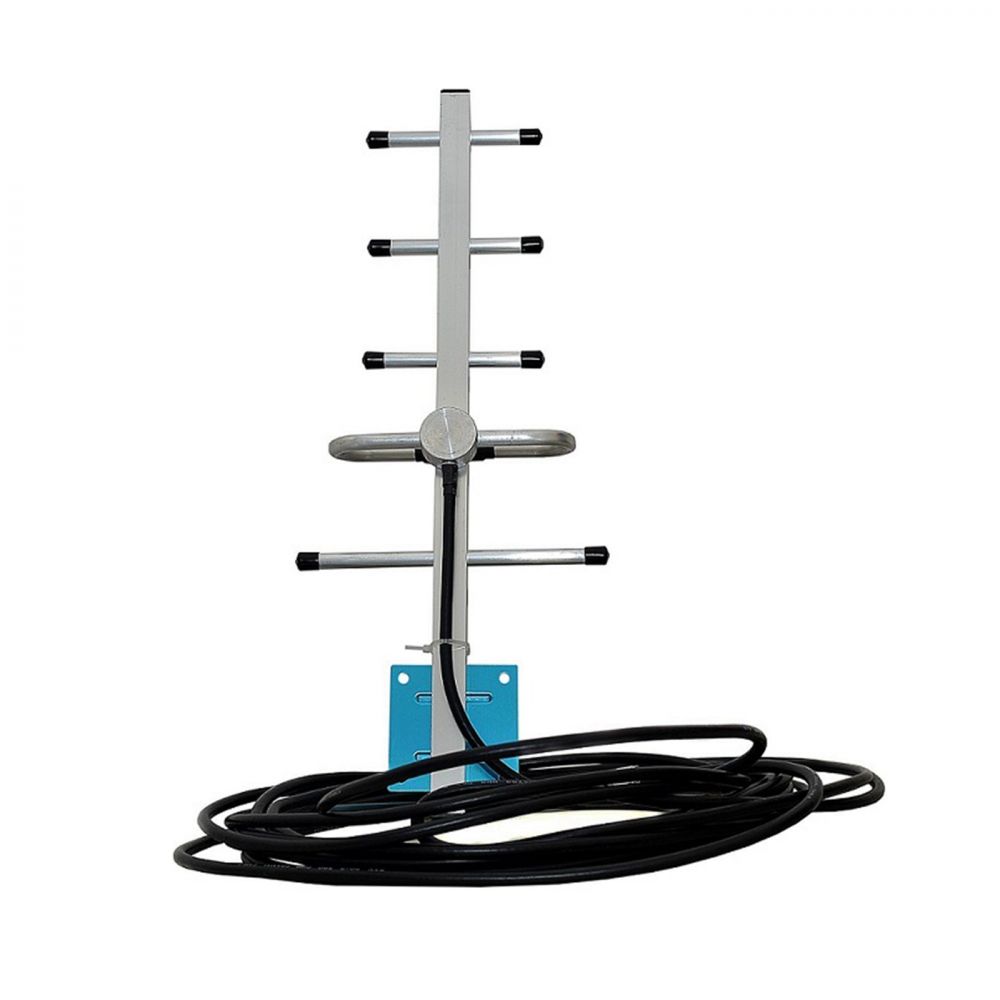

- внешняя антенна на 8 дБ + кабель 10м
- блок питания 220 В
- инструкция по установке
Руководство по установке.
Обратите внимание, что нельзя включать репитер до его полной установки, помните, что внешняя и внутренняя антенны должны быть разнесены на разный уровень высот. Несоблюдение порядка установки может привести к поломке оборудования.
1. Первое и самое важное действие - определение стандарта связи, в котором работает Ваш телефон в месте планируемой установки усилителя сигнала сотовой связи.
Для этого можно сделать звонок со своего телефона из того места, где собираетесь устанавливать репитер в сервисную службу своего оператора с просьбой установить стандарт связи GSM.
Метод простой, но имеет несколько минусов. Не все операторы сотовой связи отвечают на подобные запросы. Запрос и получение ответа займет немало времени. Ну и самое главное – в одном и том же месте, у одного и того же оператора могут работать несколько базовых станций, с оборудованием разного стандарта. Вам же нужно выбрать наиболее предпочтительный.
Самый распространенный стандарт - GSM-900. У него есть неоспоримые преимущества – зона покрытия может достигать 30-40 км от базовой станции оператора, а значит в удаленной от городской черты местности используется стандарт 900 чаще других.
DCS-1800 имеет большую емкость, значит количество абонентов обслуживаемых одной базовой станцией выше, чем у GSM-900. Однако, при этом зона покрытия до 15-20 км от антенны оператора. Чаще используется в городской местности.
Стандарт 3G и 4G легко вычисляется по появлению соответствующего значка на экране телефона, в этом стандарте работает не только телефонная связь, но и обеспечивается высокоскоростной доступ в сеть Интернет.
2. Установка наружной антенны репитера.
Как правило, антенна устанавливается на кронштейне на крыше, фасаде дома. Возможно использование мачты или имеющиеся постройки. Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования).
Ориентацию антенны необходимо выполнять очень внимательно, медленно вращая антенну «по горизонту» и наблюдая за уровнем напряженности электромагнитного поля по дисплею мобильного телефона или с помощью функций инженерного меню. Изменение напряженности поля отображается на дисплее не сразу, а через 5-10 секунд, поэтому можно проскочить направление на самый сильный сигнал, вращая антенну быстро. Для настройки в тяжелых условиях желательно пользоваться телефоном с активированным инженерным меню.
Антенна обычно устанавливается в вертикальной поляризации (штыри на стреле антенны направлены «с неба в землю», стрела располагается горизон тально и параллельно земле). Но поляризация может измениться, нужно пробовать экспериментально.
Настройка производится в том месте, где антенна будет постоянно закреплена и на базовую станцию того Оператора, к которому вы будете подключены постоянно. Имеет большое значение и высота установки над уровнем земли, но в разумных пределах, иначе затухание сигнала в кабеле сведет на нет все ваши усилия. Часто больший эффект даёт установка антенны на кронштейне за окном на двух метрах кабеля, чем на десятиметровой мачте в 10 м от дома. В целом, чем выше, тем лучше, но и в пределах одного метра (уже на высоте установки) нужно искать лучшее место, оно может быть на 30-40 см ниже или выше первоначального.
От длины кабеля зависит и коэффициент усиления всей антенной системы. Там, где сигнал слабый нужно использовать три принципа:
Усиление антенны — максимальное.
Качество кабеля — самое лучшее.
Длина кабеля — минимальная, по кратчайшему расстоянию.
Как ориентировать внешнюю антенну?
Если Вам нужен всего один оператор, например, МТС. То старайтесь захватить несколько каналов. Например, лучше поймать 2-3 канала с уровнем сигнала -60, чем 1 канал -50, а остальные по -70.
Если нужно обеспечить сигнал всех сотовых операторов, то старайтесь так поставить внешнюю антенну, чтоб сигнал на вход репитера приходил приблизительно одинаковый от всех сотовых операторов, иначе радиус действия от внутренних антенн будет пропорционально входящим сигналам.
Обратите внимание. Внутренняя и внешняя антенны репитера в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).
3. Установка внутренней антенны.
Устанавливать в той части вашего здания, где вы будете наиболее часто пользоваться мобильным телефоном, а сам репитер сотового сигнала, как можно ближе к этой зоне. Не забывайте, что репитер GSM обеспечивает наиболее сильный прием на том же этаже, где установлен репитер GSM. Затухание на 50 Дб (а это практически полное затухание в диапазоне 900 МГц происходит на расстоянии 10 метров от внутренней антенны, т.е. при использовании антенны круговой направленности или всенаправленной антенны, максимальном покрытии и уверенном сигнале вы получаете зону покрытия в виде круга с радиусом 10 метров и площадью около 300 квадратных метров (пренебрегая особенностями здания и радиопомехами).
4. Далее следует присоединить обе антенны к блоку репитера.
5. И только после этого включаем источник питания усилителя к соответствующему гнезду на сбоку панели блока, а затем в источник электрического тока.
6. Репитер установлен.
Полезная информация:
1. Внешняя антенна автоматически выбирает более сильный сигнал, ретранслятор при этом настраивает свою работу таким образом, что более слабые сигналы обрабатываются, но остаются не в приоритете, ретранслятор работает не на полную мощность. Возможно, вам придется несколько раз менять положение и направление внешней антенны, в поисках нужного Вам оператора и стандарта. Если же и это не помогает – попробуйте протестировать работу ретранслятора с SIM-картой или телефоном другого оператора.
2. В связи с тем, что обе антенны (внешняя и внутренняя) являются приемо-передающими очень важно при установке разнести их на рекомендуемую дистанцию (не менее 10-20 м), разделить их экранирующим препятствием (железобетонные перекрытия и стены, металлическая крышка и прочее; дерево и стекло – не являются серьезным препятствием для распространения радиосигнала). При возникновении эффекта самовозбуждения – требуется больший разнос антенн, вынос внешней антенны на мачту, смена положения внутренней антенны.
АНТЕННЫ ВСЕГДА ДОЛЖНЫ БЫТЬ НАПРАВЛЕННЫ В РАЗНЫЕ СТОРОНЫ И НЕ “СМОТРЕТЬ” ДРУГ ДРУГА!
Важно! Во время работы не держите антенну репитера-ретранслятора рукой, т.к. это снижает качество и уровень сигнала.
Важно! Никогда и ни за что не включайте репитер без правильно подключенных антенн, иначе в нем может сгореть выходной каскад передатчика.
